Тема 9. Создание модели бизнес-процесса в нотации EPC системы Business Studio

Нотация EPC (Event-Driven Process Chain – событийная цепочка процессов) используется для описания процессов нижнего уровня. Диаграмма процесса в нотации EPC представляет собой упорядоченную комбинацию событий и функций.

Для каждой функции могут быть определены начальные и конечные события, участники, исполнители, материальные и документальные потоки, сопровождающие её, а также проведена декомпозиция на более низкие уровни. Временная последовательность выполнения функций задается расположением функций на диаграмме процесса сверху вниз.

Таблица 6

Используемые графические символы нотации EPC [24]

Название Графический символ Описание
1 2 3
Функция Функция – действие или набор действий, выполняемых над исходным объектом (документом, ТМЦ и т.п.) с целью получения заданного результата.

Внутри блока помещается наименование функции

Событие Событие – состояние, которое является существенным для целей управления бизнесом и оказывает влияние или контролирует дальнейшее развитие одного или более БП. Элемент отображает события, активизирующие функции или порождаемые функциями. Внутри блока помещается наименование события
Стрелка Стрелка отображает связи элементов диаграммы процесса EPC между собой. Связь может быть направленной и ненаправленной в зависимости от соединяемых элементов и типа связи

Продолжение табл. 6

1 2 3
Оператор AND («И»)

Примеры

Оператор «И» используется для обозначения слияния/ветвления как функций, так и событий.

Завершение выполнения Функции одновременно инициирует события: Событие 1 и Событие 2.

Событие произойдет только после обязательного завершения Функции 1 и Функции 2.

Функция начнет выполняться только после того, как произойдут Событие 1 и Событие 2.

Событие одновременно инициирует выполнение Функции 1 и Функции 2

Оператор OR («ИЛИ»)

Примеры

Оператор «ИЛИ» используется для обозначения слияния/ветвления функций и для слияния событий.

По правилам нотации EPC после одиночного события не может следовать разветвляющий оператор «ИЛИ».

Завершение выполнения Функции может инициировать 3 вида ситуаций: только Событие 1; только Событие 2; одновременно и Событие 1, и Событие 2

Продолжение табл.

6
1 2 3

Событие может произойти либо после завершения выполнения Функции 1, либо после завершения выполнения Функции 2, либо после завершения выполнения и Функции 1, и Функции 2.

Функция может начать выполняться либо после того, как произойдет Событие 1, либо после того, как произойдет Событие 2, либо после того, как произойдут оба события: Событие 1, и Событие 2

Оператор XOR

(«Исключающее ИЛИ»)

Примеры

Оператор «Исключающее ИЛИ» используется для обозначения слияния/ветвления функций и для слияния событий. По правилам нотации EPC после одиночного события не может следовать разветвляющий оператор «Исключающее ИЛИ».

Функция инициирует либо только Событие 1, либо только Событие 2.

Событие может произойти либо сразу после завершения выполнения Функции 1, либо сразу после завершения выполнения Функции 2.

Функция может начать выполняться сразу после того, как произойдет либо Событие 1, либо Событие 2

Интерфейс процесса Элемент, обозначающий внешний (по отношению к текущей диаграмме) процесс или функцию. Используется для указания взаимосвязи процессов

Продолжение табл. 6

1 2 3
Примеры

обозначает предыдущий или следующий процесс по отношению к диаграмме рассматриваемого процесса;

обозначает процесс, откуда поступил или куда передается объект.

Внутри блока помещается наименование внешнего процесса.

Договор является результатом выполнения процесса «Заключение договора».

После окончания Процесса 1 (и наступления События 1) начинает выполняться Процесс 2.

Перед началом Процесса 2 был завершен Процесс 1, инициировавший Событие 1

Субъект Используется для отображения на диаграмме организационных единиц (должности, подразделения, роли, внешнего субъекта) – исполнителей, владельцев или участников функций. Внутри блока помещается наименование организационной единицы
Бумажный документ Используется для отображения на диаграмме бумажных документов, сопровождающих выполнение функции. Внутри блока помещается наименование бумажного документа
Электронный документ Используется для отображения на диаграмме электронных документов, сопровождающих выполнение функции. Внутри блока помещается наименование электронного документа

Продолжение табл. 6

1 2 3
ТМЦ Используется для отображения на диаграмме товарно-материальных ценностей (ТМЦ), сопровождающих выполнение функции. Внутри блока помещается наименование ТМЦ
Информация Используется для отображения на диаграмме информационных потоков, сопровождающих выполнение функции. Внутри блока помещается наименование информационного потока
Информационная система Используется для отображения на диаграмме информационной системы, поддерживающей выполнение функции. Внутри блока помещается наименование информационной системы
Модуль информационной системы Используется для отображения на диаграмме модуля информационной системы, поддерживающего выполнение функции. Внутри блока помещается наименование модуля информационной системы
Функция информационной системы Используется для отображения на диаграмме функции информационной системы, поддерживающей выполнение функции. Внутри блока помещается наименование функции информационной системы
База данных Используется для отображения на диаграмме базы данных, сопровождающей выполнение функции. Внутри блока помещается наименование базы данных
Термин Используется для отображения на диаграмме объектов, сопровождающих выполнение функции. Наименования этих объектов – термины, используемые в организации. Внутри блока помещается наименование термина.

Элемент может быть использован для обозначения данных, передаваемых между процессами или обрабатываемых при выполнении процессов, для обозначения статусов бумажных/электронных документов и других элементов справочника «Объекты деятельности»

Окончание табл. 6

1 2 3
Набор объектов Используется для отображения на диаграмме наборов объектов, сопровождающих выполнение функции, например «Документация по проекту». Внутри блока помещается наименование набора объектов
Прочее Используется для отображения на диаграмме потоков объектов, которые нельзя отнести ни к одной из предопределенных групп справочника «Объекты деятельности». Внутри блока помещается наименование прочего объекта

Правила моделирования процессов в нотации EPC:

1) диаграмма функции EPC должна начинаться как минимум одним стартовым событием и завершаться как минимум одним конечным событием;

2) события и функции по ходу выполнения процесса должны чередоваться;

3) рекомендуемое количество функций на диаграмме – не более 20;

4) события и функции должны содержать строго по одной входящей и одной исходящей связи, отражающей ход выполнения процесса;

5) события и операторы, окружавшие функцию на вышележащей диаграмме, должны быть начальными/результирующими событиями и операторами на диаграмме декомпозиции функции;

6) на диаграмме не должны присутствовать объекты без единой связи;

7) каждый оператор слияния должен обладать хотя бы двумя входящими связями и только одной исходящей, оператор ветвления – только одной входящей связью и хотя бы двумя исходящими;

8) если оператор обладает входящей связью от элемента «событие», то он должен обладать исходящей связью к элементу «функция» и наоборот;

9) за одиночным событием не должны следовать операторы «OR (ИЛИ)» или «XOR (Исключающее ИЛИ)»;

10) операторы могут объединять или разветвлять только функции или только события;

11) оператор, разветвляющий ветки, и оператор, объединяющий эти ветки, должны совпадать, в качестве исключения допускается ситуация, когда оператор ветвления «И», оператор объединения – «ИЛИ».

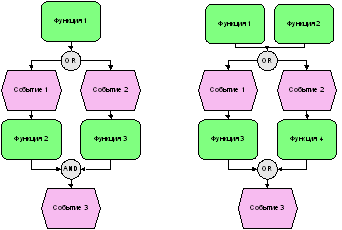

На рисунке 11 представлены фрагменты допустимых (А, Б) и недопустимых ситуаций (В, Г, Д, Е) с точки зрения методологии EPC:

А) Б)

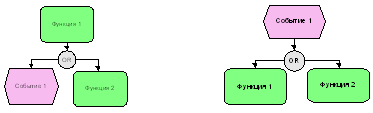

Примеры недопустимых ситуаций:

В) Г)

Д) Е)

Рис. 11. Фрагменты БП в нотации EPC

На рисунке 12 представлен БП поступления в магистратуру, описанный в нотации EPC.

Рис. 12. БП «Поступление в магистратуру» в нотации EPC. Business Studio

<< | >>
Источник: Е.Д. Емцева, К.С. Солодухин, С.В. Кучерова. МОДЕЛИРОВАНИЕ И АНАЛИЗ БИЗНЕС-ПРОЦЕССОВ [Текст] : учебное пособие / авт.-сост. Е.Д. Емцева, К.С. Солодухин, С.В. Кучерова. – Владивосток : Изд-во ВГУЭС,2013. – 76 с. 2013
