Осциллограф
Осциллограф (рис.3) имеет два канала (CHANNEL) А и В (в случае двухканального осциллографа; в арсенале приборов Multisimимеется также и 4-х канальный осциллограф, а также виртуальный осциллограф фирмы Agilent) с раздельной регулировкой чувствительности в диапазоне от 10 мкВ/дел (mV/Div) до 5 кВ/дел (kV/Div) и регулировкой смещения по вертикали (YPOS).
При этом каждый канал имеет два вывода обозначенные как «+» и «-». Подавая сигнал на один из выводов, другой целесообразно заземлять.Выбор режима по входу осуществляется нажатием кнопок AC, 0, DC. Режим ACпредназначен для наблюдения только сигналов переменного тока (его еще называют режимом «закрытого входа», поскольку в этом режиме на входе усилителя включается разделительный конденсатор, не пропускающий постоянную составляющую). В режиме 0 входной зажим замыкается на землю. В режиме DC(включен по умолчанию) можно проводить осциллографические измерения как постоянного, так и переменного тока. Этот режим еще называют режимом «открытого входа», поскольку входной сигнал поступает на вход вертикального усилителя непосредственно. С правой стороны от кнопки DCрасположен входной зажим.
 |

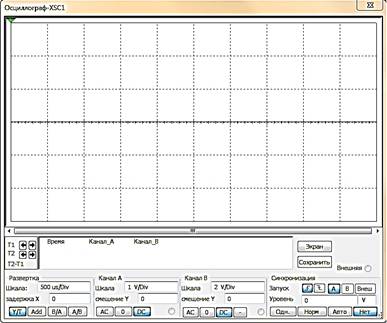

Рис. 3 Окно осциллографа.
Режим развертки выбирается кнопками Y/T, B/A, A/B. В режиме Y/T(обычный режим, включен по умолчанию) реализуются следующие режимы развертки:
- по вертикали - напряжение сигнала, по горизонтали,
- время; в режиме В/А: по вертикали - сигнал канала В, по горизонтали,
- сигнал канала А; в режиме А/В: по вертикали - сигнал канала А, по горизонтали - сигнал канала В.
