2.6. Мостовой выпрямитель с RC фильтром

Цель работы: изучение характеристик и измерение параметров мостового выпрямителя с RС.

Выполнение работы:

1. Собрать схему для изучения мостового выпрямителя с RCфильтром (рис. 2.7).

2. Варианты заданий:

1.

2. VD1, VD2 – 1N4002,

3. VD1, VD2 – 1N4003,

4. VD1, VD2 – 1N4004,

5. VD1, VD2 – 1N4005,

6. VD1, VD2 – 1N4006,

7. VD1, VD2 – 1N4007,

8. VD1, VD2 – 1N5399,

9. VD1, VD2 – 1N5408,

10. VD1, VD2 – BY228,

11. VD1, VD2– BAS116.

3. Установить значения источника питания V1:

Напряжение (Pk) – U1макс = 50 В,

Частота (F) – F=50 Гц,

Сопротивление нагрузки – R1 = 40 Ом.

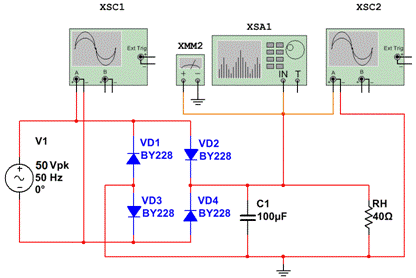

Рис. 2.7. Рабочая схема для исследования мостового выпрямителя с ёмкостным фильтром.

4. Изменяя ёмкость конденсатора C1 в пределах, указанных в табл.2.9, измерить напряжение Uвыхпост, максимальную амплитуду Uвыхмакс, амплитуды второй гармоники Uвых2F, четвертой гармоники Uвых4F, шестой гармоники Uвых6F на выходе мостового выпрямителя с ёмкостным фильтром.

5. Рассчитать коэффициент пульсаций для второй Кпульс2F, четвёртой Кпульс4F и шестой гармоник Кпульс6F:

КСпульс2F = Uвых2F / Uвыхпост

КСпульс4F = Uвых4F / Uвыхпост

КСпульс6F = Uвых6F / Uвыхпост

Полученные значения занести в табл. 2.9.

6. Отобразить графические зависимости Uвых макс(C1), Uвыхпост(C1), КСпульс2F (C1), КСпульс4F(C1), КСпульс6F(C1).

Таблица 2.9

Результаты измерений. Зависимости от емкости С1.

7. Рассчитать коэффициенты сглаживания Kсгл2F, Kсгл4F, Kсгл6F:

KсглF= КпульсF/ КСпульсF,

Kсгл4F= Кпульс4F/ КСпульс4F,

Kсгл6F= Кпульс6F/ КСпульс6F,

где Кпульс2F,Кпульс4F,Кпульс6F – коэффициенты пульсаций для активной нагрузки соответствующего сопротивления (см. компьютерный практикум:Двухполупериодный выпрямитель, RH= соответствующее сопротивление R1). Результаты занести в табл. 2.10. Отобразить графические зависимости Kсгл2F(C1), Kсгл4F(C1), Kсгл6F(C1).

Таблица 2.10

Результаты измерений. Зависимости коэффициентов сглаживания от емкости С1.

8. Повторить пункты 4-7 для сопротивлений нагрузки RH=0,4 Ом, RH=4 Ом, RH=400 Ом, RH=4 кОм.

9. Отобразить графически зависимости Uвыхмакс(RH), Uвыхпост(RH), Kсгл2F(RH), Kсгл4F(RH), Kсгл6F(RH) при C1=0,1 мкФ; 1 мкФ; 6,3 мкФ; 10 мкФ; 63 мкФ; 100 мкФ; 630 мкФ.
