3.2. Двухкаскадный параметрический стабилизатор
Цель работы: изучение характеристик и измерение параметров двухкаскадного параметрического стабилизатора.
Выполнение работы:
1. Собрать схему двухкаскадного параметрического стабилизатора напряжения (рис.
3.4), в соответствии с вариантом задания (табл. 3.4).Напряжение источника постоянного напряжения V1
U1 = 4 ? Uст.
Сопротивление нагрузки RHном рассчитать по формуле
RHном = Rст = Uст / Iст.
Сопротивление гасящих резисторов R1 и R2 рассчитать по формулам
R1 = (U1 – 2Uст) / (2Iст + IRH),
R2 = (U1 – 3Uст) / (Iст + IRH),
где IRH= Iст.
Таблица 3.4
Варианты. Основные параметры стабилитронов.
| № варианта | Тип VD1-VD3 | Напряжение стабилизации номинальное Uст, В | Ток стабилитрона номинальный Iст, мА |
| 1 | 1N4728 | 3,3 | 76 |
| 2 | 1N4729 | 3,6 | 69 |
| 3 | 1N4730 | 3,9 | 64 |
| 4 | 1N4731 | 4,3 | 58 |
| 5 | 1N4732 | 4,7 | 53 |
| 6 | 1N4733 | 5,1 | 49 |
| 7 | 1N4734 | 5,6 | 45 |
| 8 | 1N4735 | 6,2 | 41 |
| 9 | 1N4736 | 6,8 | 37 |
| 10 | 1N4737 | 7,5 | 34 |
| 11 | 1N4738 | 8,2 | 31 |
| 12 | 1N4739 | 9,1 | 28 |
| 13 | 1N4740 | 10 | 25 |
| 14 | 1N4741 | 11 | 23 |
| 15 | 1N4742 | 12 | 21 |
| 16 | 1N4743 | 13 | 19 |
| 17 | 1N4744 | 15 | 17 |
| 18 | 1N4745 | 16 | 15,5 |
| 19 | 1N4756 | 18 | 14 |
| 20 | 1N4747 | 20 | 12,5 |
| 21 | 1N4748 | 22 | 11,5 |
| 22 | 1N4749 | 24 | 10,5 |
| 23 | 1N4750 | 27 | 9,5 |
| 24 | 1N4751 | 30 | 8,5 |
| 25 | 1N4752 | 33 | 7,5 |

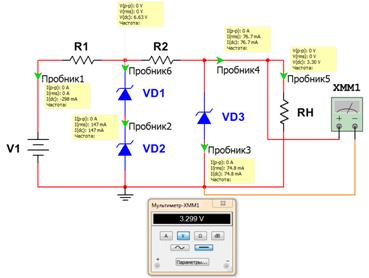

Рис. 3.4. Рабочая схема для исследования двухкаскадного параметрического стабилизатора.
2. Определить напряжение стабилизации Uст0 (начало горизонтального участка амплитудной характеристики).
3. Изменяя напряжение на входе стабилизатора, установить на выходе напряжение Uст0. Зафиксировать значение Uвх0. Увеличить напряжение на входе стабилизатора на 1В, измерить Uвых и определить
ΔUвых = Uвых – Uст0.
4. Определить значение коэффициента стабилизации:
Kст = (ΔUвх/Uвх) / (ΔUвых/Uст0),
где ΔUвх = 1В.
Таблица 3.5
Результаты измерений. Зависимости от сопротивления нагрузки.
| RH, Ом | 0,5RHном | 0,7RHном | 0,9RHном | RHном | 2RHном | 3RHном | 5RHном | 10RHном |
| Uвых, В | ||||||||
| Iн, А | ||||||||
| ΔUвых, В | ||||||||
| ΔIн, А | ||||||||
| Rст2 | ||||||||
| Pвых | ||||||||
| Iвх | ||||||||
| Pвх | ||||||||
| η, % |
5. Используя показания маркеров тока и напряжения по формуле
Pвых = Uвых2 / RH = Uвых ? Iн
определить мощность, потребляемую нагрузкой (выходная мощность стабилизатора).
По формуле
Pвх= U1? Iвх
определить мощность, потребляемую стабилизатором (входная мощность стабилизатора).
По формуле
η = (Pвых/ Pвх)100%
определить коэффициент полезного действия параметрического стабилизатора напряжения. Результаты измерений и расчётов занести в табл. 3.5.
6. Установить величину сопротивления нагрузки RH = 0,9 RHном. Зафиксировать соответствующую величину Uвых.
Определить соответствующий ток нагрузки Iн = Uвых / RH.
Определить внутреннее сопротивление стабилизатора:
Rст2 = ΔUвых/ ΔIн,
где ΔUвых= Uст0 – Uвых; ΔIн = Iн0 – Iн.
Изменяя значение сопротивления нагрузки RH, в соответствии с табл. 3.5, определить соответствующие значения η , Rст(п. 5-6).
