Измерительный пробник

Измерительный пробник (рис. 5) показывает постоянные (dc) и переменные (ac) напряжения (V) и токи (I) на участке цепи, а также частоту сигнала.

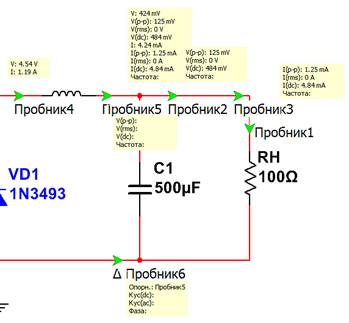

Рис.

5. Измерительные пробники в схеме.

Общие правила моделирования

При моделировании схем необходимо соблюдать следующие общие правила:

1) Любая схема должна обязательно содержать хотя бы один

символ заземления.

2) Любые два конца проводника либо контакта устройства,встречающихся в точке, всегда считаются соединенными. При соединениитрех концов(Т-соединение) необходимо использовать символ соединения(узел). Те же правила применяются при соединении четырех и болееконтактов.

3) В схемах должны присутствовать источники сигнала(тока илинапряжения), обеспечивающие входной сигнал, и не менее однойконтрольной точки(за исключением анализа схем постоянного тока).

Топология схем

1) В схеме не должны присутствовать контуры из катушек

индуктивности и источников напряжения.

2) Источники тока не должны соединяться последовательно

3) Не должно присутствовать короткозамкнутых катушек

4) Источник напряжения должен соединяться с катушкойиндуктивности и трансформатором через последовательно включенныйрезистор. К конденсатору, подключенному к источнику тока, обязательнодолжен быть параллельно присоединен резистор.

1.

<< | >>
Источник: Белоус И.А.. ЭЛЕКТРОПИТАНИЕ УСТРОЙСТВ И СИСТЕМ СВЯЗИ. Практикум. 2016
