2.2.Двухполупериодный выпрямитель

Цель работы: изучение характеристик и измерение параметров двухполупериодного выпрямителя.

Выполнение работы:

1. Собрать схему для изучения двухполупериодного выпрямителя (рис. 2.3).

2. Варианты заданий:

1.VD1, VD2 – 1N4001,

2.VD1, VD2 – 1N4002,

3.VD1, VD2 – 1N4003,

4.VD1, VD2 – 1N4004,

5.VD1, VD2 – 1N4005,

6.VD1, VD2 – 1N4006,

7.VD1, VD2 – 1N4007,

8.VD1, VD2 – 1N5399,

9.

VD1, VD2 – 1N5408,

10. VD1, VD2 – BY228,

11. VD1, VD2 – BAS116.

3. Установить значения источника питания V1:

Напряжение (Pk) – U1 макс = 10 В,

Частота (F) – F=50 Гц.

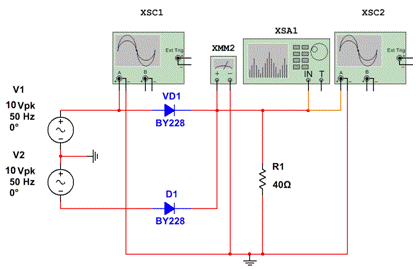

Рис. 2.3. Рабочая схема для исследования двухполупериодного выпрямителя.

4. С помощью осциллографа XSC1 определить амплитуду напряжения на выходе трансформатора U2макс.

5. По показаниям осциллографа XSC2 определить амплитуду напряжения на нагрузке Uвыхмакс и период выходного сигнала. С помощью вольтметра XMM2 определить значениевыпрямленного постоянного напряжения на нагрузке Uвыхпост.

6. Проверить правильность выполнения формулы

Uвыхпост= 2Uвых макс / π

7. Изменяя напряжение источника V1, в соответствии с табл. 2.3, измерить напряжение Uвыхпост, максимальную амплитуду Uвыхмакс, амплитуды второй гармоники Uвых2F, четвёртой гармоники Uвых4F, шестой гармоники Uвых6F на выходе двухполупериодного выпрямителя. Полученные значения занести в таблицу 2.3.

8. Рассчитать коэффициент пульсаций для второй Кпульс2F, четвёртой Кпульс4F и шестой гармоник Кпульс6F

Кпульс2F = Uвых2F / Uвыхпост

Кпульс4F = Uвых4F / Uвыхпост

Кпульс6F = Uвых6F / Uвыхпост

Полученные значения занести в таблицу 2.3.

9. Графически отобразить зависимости Кпульс2F(U2макс), Кпульс4F(U2макс), Кпульс6F(U2макс).

Таблица 2.3

Результаты измерений. Зависимость параметров от входного напряжения

U1 макс, В U2макс Uвыхмакс Uвыхпост, В Uвых2F, В Uвых4F, В Uвых6F, В Кпульс2F Кпульс4F Кпульс6F
0,5
1
2
3
4
5
6
8
10
14
18
22
26

10. Установить напряжение источника V1 равным 10В. Изменяя сопротивление нагрузки R1 в пределах, указанных в табл.2.4, измерить напряжение Uвыхпост, максимальную амплитуду Uвыхмакс, амплитуды второй гармоники Uвых2F, четвертой гармоники Uвых4F, шестой гармоники Uвых6F на выходе двухполупериодного выпрямителя.

11. Отобразить графические зависимости Uвыхмакс(R1), Uвыхпост(R1), Кпульс2F (R1), Кпульс4F(R1), Кпульс6F(R1).

12. Рассчитать коэффициент преобразования двухполупериодного выпрямителя для каждого значения сопротивления нагрузки.

13. Отобразить графическую зависимость КП от сопротивления нагрузки (R1).

Таблица 2.4

Результаты измерений. Зависимость параметров от сопротивления нагрузки

R1, Ом Uвыхмакс Uвыхпост, В Uвых2F, В Uвых4F, В Uвых6F, В Кпульс2F Кпульс4F Кпульс6F КП, %
0,4
4
40
400
40к
400к

<< | >>
Источник: Белоус И.А.. ЭЛЕКТРОПИТАНИЕ УСТРОЙСТВ И СИСТЕМ СВЯЗИ. Практикум. 2016
